Origine : Japon
Amplificateur intégré à tubes
Puissance : 2 x 10 Watts / 6 Ω
Réponse en fréquences entrées ligne : 20 Hz à 80 kHz
Réponse en fréquences entrées phono : 20 Hz à 20 kHz
Rapport signal / bruit entrées ligne : > 95 dB
Rapport signal / bruit entrée phono MM : > 84 dB
Rapport signal / bruit entrée phono MC : > 64 dB
Taux de distorsion global : < 1% à 1 kHz à pleine puissance
3 entrées Ligne RCA
1 entrée Phono MM / MC
1 sortie casque jack 6,35
Dans les années 1960, alors que l’industrie audio se tournait massivement vers les amplificateurs à transistors, certaines marques ont su se démarquer perpétuant une espèce plus ou moins en voie de disparition. LUXMAN a fait partie de ces constructeurs sensibles à la beauté du « son à tubes ». Aujourd’hui, les prétendants sont nombreux, et le constructeur est fier de cultiver cette tradition à travers sa gamme Néo Classique.
Présenté pour la première fois en 2019, l’amplificateur intégré SQ-N150 fait aujourd’hui l’objet de ce banc d’essai – une sorte d’hommage qu’audiophile.fr souhaitait rendre à la marque pour ses 100 ans d’existence.
Il est clair que par sa présentation « craquante » ce petit amplificateur intégré à tubes constitue un élément que l’on peut être fier de posséder. Sa taille réduite 29,7(L) x 18,8 (H) x 25,1(P) centimètres lui confère un look irrésistible. De plus, cet encombrement le rend facilement logeable.

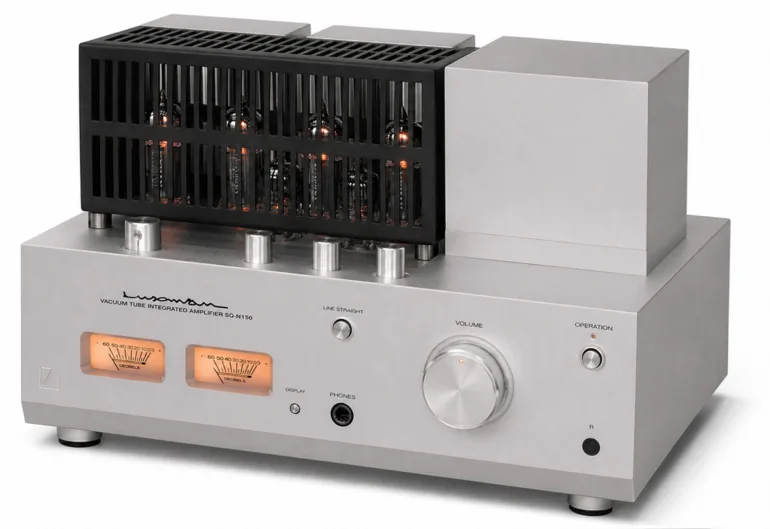

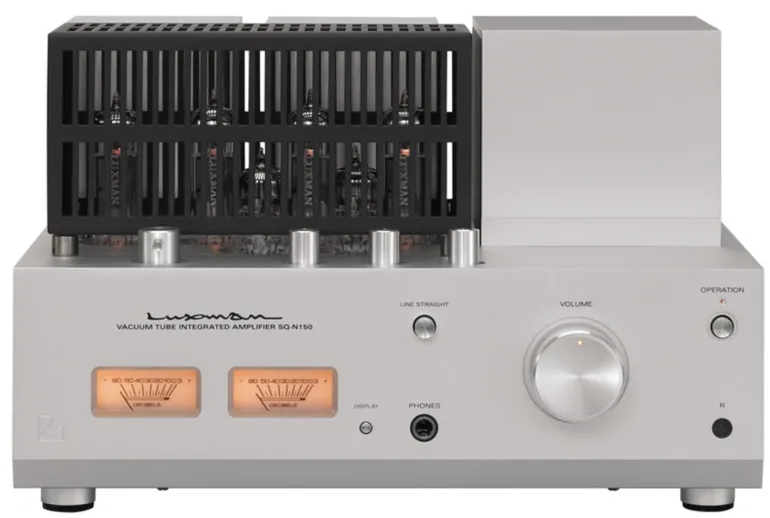

Les fonctionnalités se scindent en deux parties. La magnifique face avant de cinq millimètres d’épaisseur est ornée de deux petits vu-mètres dont l’éclairage peut être mis hors service. Ce serait toutefois dommage de s’en priver. Le potentiomètre de volume, usiné dans la masse intègre une petite diode orange qui clignote à la mise sous tension de l’appareil et s’éteint dès que l’ensemble des tubes sont à température, soit 30 secondes.
Un amplificateur LUXMAN digne de ce nom, ne peut se concevoir sans une sortie casque. Celle-ci au format jack 6,35 est donnée pour un niveau de sortie de 300 mV avec une impédance de 16 Ohms. Elle ne comporte pas de circuit dédié : le signal est dévié à partir de l’étage de sortie qui se coupe dès l’insertion de la fiche mâle du casque – une pratique courante.
La fonction Line Straight est destinée à contourner le circuits des correcteurs de timbres et de la balance.

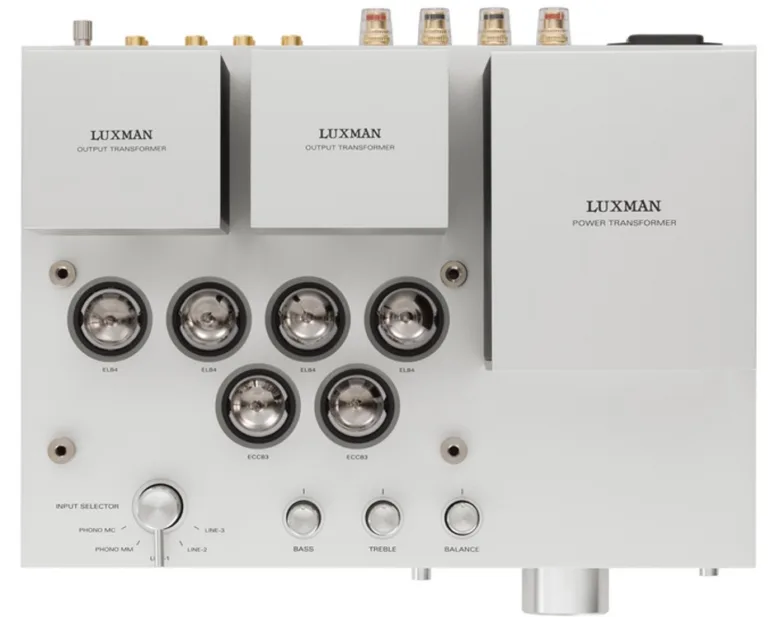

La plaque supérieure comporte le sélecteur de sources – 4 au total, dont 1 entrée phono MM ou MC et 3 sources haut niveau. Ce sélecteur sous forme de clef actionne des micro relais. A côté, les incontournables réglages de grave / aigu séparés – heureusement débrayables – et un pratique réglage de balance.

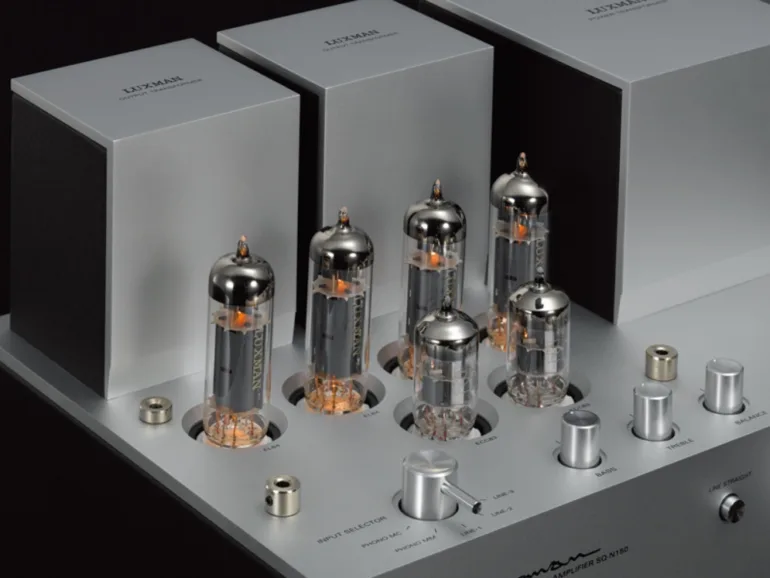

Le dessus du plateau supérieur offre une vue imprenables sur les six tubes qui animent cette machine. L’étage d’entrée / driver est confié à deux doubles triodes miniatures JJ Electronic ECC83. L’étage de puissance push-pull s’appuie sur quatre pentodes JJ Electronic EL84. Ces derniers sont reliés à un circuit d’inversion de phase P-K propre à LUXMAN.
L’appareil ne comporte pas de polarisation automatique. Les tubes sont installés et la polarisation de chaque appareil est vérifiée en usine. Chaque SQ-N150 est soumis à un test de maintien en température et à un cycle de chauffe complet afin que la polarisation des tubes de sortie soit réglée avec précision sur la carte mère.
Entièrement protégés par des blocs en aluminium, les deux transformateurs haute capacité à noyau orientable et à champs magnétiques alignés, intégrés à l’étage de sortie, fournissent une énergie stable sur toute la bande audio, même à puissance maximale.

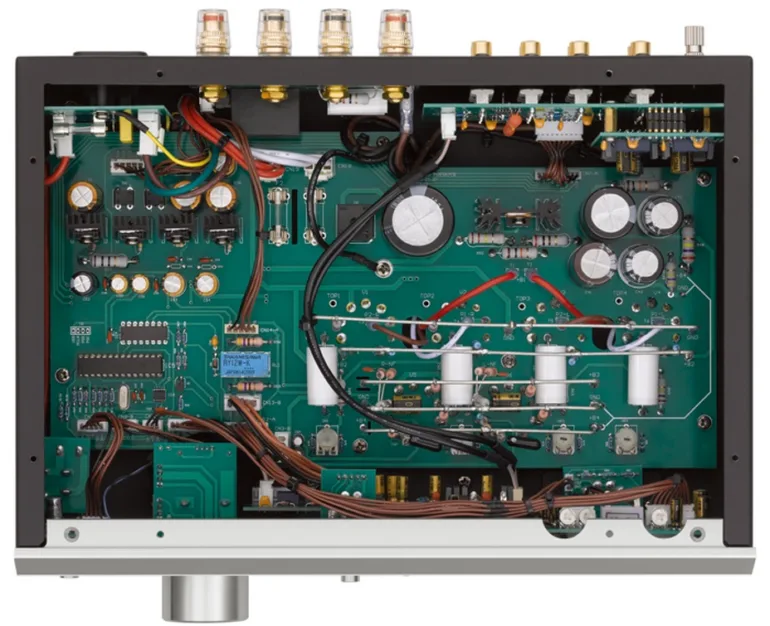

Contrairement à d’autres amplificateurs intégrés à tubes Japonais de renom, le SQ-N150 fait abstraction du câblage en l’air pour relier les composants électroniques. Une seule carte de petite dimension rassemble tous les composants discrets privilégiant de surcroît un circuit court du trajet du signal.

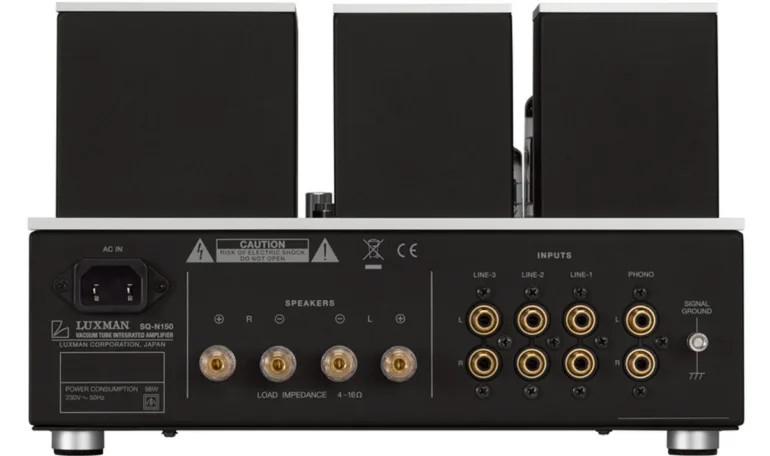

A l’arrière, pas d’entrées numériques. Seules quatre paires d’entrées RCA sont prévues pour relier des sources exclusivement analogiques. L’une d’entre est prévue pour une platine vinyle comportant une cellule MM ou MC. A noter que le constructeur n’a pas pourvu sa machine de réglage de sensibilité, d’impédance. Les valeurs pour chaque type de cellule sont respectivement fixées à 3,0 mV / 47 kΩ pour les cellules MM et 0,33 mV / 100 Ω pour les cellules MC – il faudra faire avec !
Ce banc d’essai détaillé a été réalisé grâce à La Belle Ecoute situé à Thionville et Nancy qui a mis à ma disposition cet amplificateur pendant trois semaines, me permettant de partager avec vous le fruit de cette analyse.
